1. 產品概述

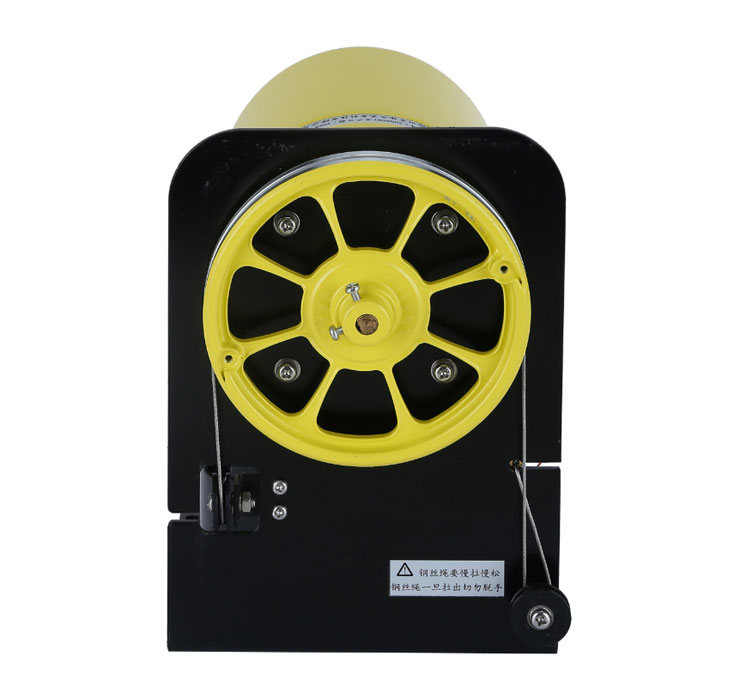

KS-10型閘位計是我公司依據SL/T 209-1998《水文測報裝置 遙測閘位計》標準的要求，針對閘門測量的特點，采用絕對式旋轉式編碼器，和精密的機械傳動機構及高可靠性、低功耗集成電路研制而成。本閘位計外型美觀、結構牢固、安裝方便，環境適應性強，可水漫浸泡清理后仍然能正常工作性能穩定可靠適合對各類閘門的開度進行精密測量。深受廣大水利水電工程技術人員的信賴和好評。

2. 產品特點

（1）編碼器采用非接觸式超低轉矩的全量型旋轉編碼器，壽命長、可靠性高，數字化輸出。

（2）液晶顯示器顯示閘門開度，內置RS485接口可與通信機、計算機直接聯網。

（3）集成電路模塊和顯示模塊采用全密封式防水結構，性能更加穩定可靠。

3. 技術參數

（1）量程：0-6000mm

（2）分辨率：1mm

（3）測量誤差：≤±（1mm＋0.1%FS)

（4）電源：12V DC（－15%∽＋20%）

（5）通訊接口：RS485、MODBUS協議、4-20MA模擬量輸出可選。

（6）溫度范圍：-20℃～50℃

（7）相對濕度：95%（40℃）

（8）防護等級：IP 65

（9）閘位計尺寸：165mm*130mm*180mm(長*寬*高）

（10）閘位計重量：2.3 kg。
